Konovo-Tunnel: Kabelrinnen Hermi-Fast-Klick®
Velenje, Slowenien

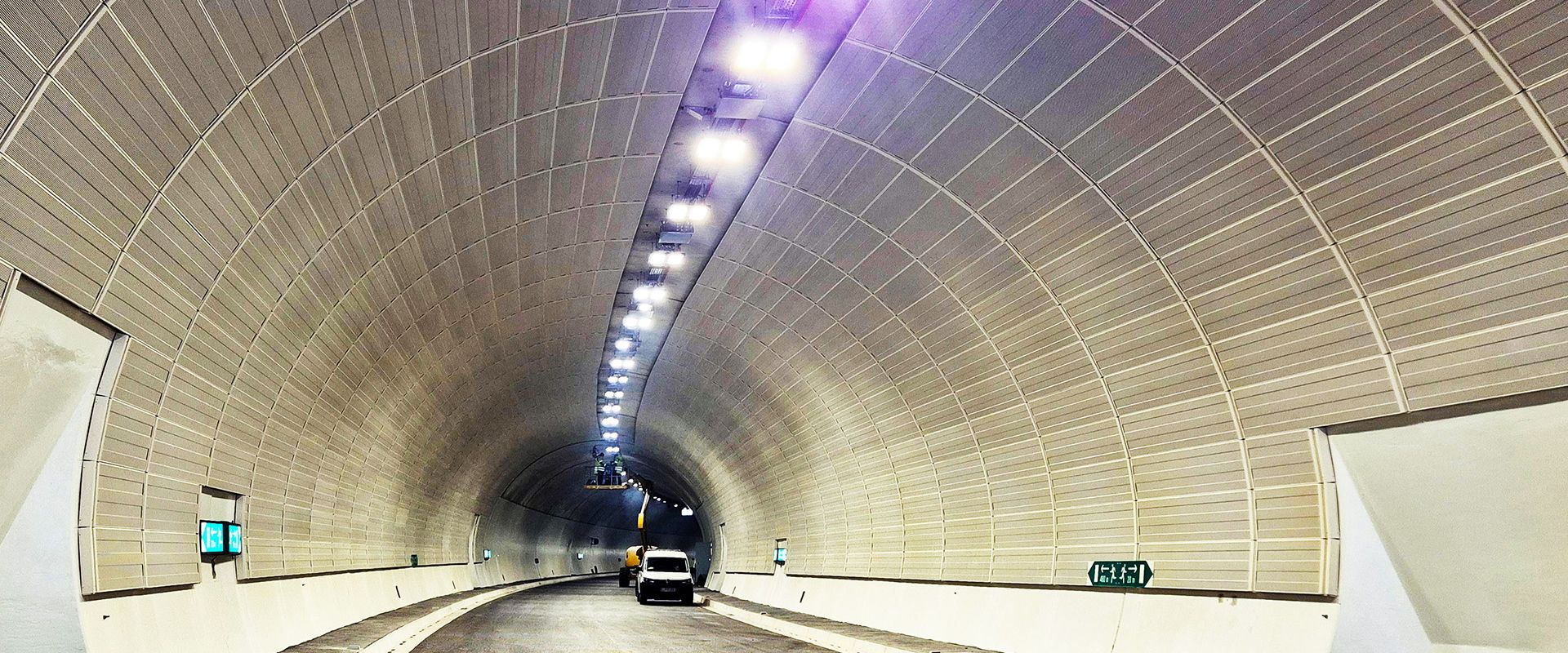

Im Konovo-Tunnel, dem zentralen Objekt der neuen Autobahnverbindung zwischen Velenje und Slovenj Gradec, wurden für die Kabelverlegung säurebeständige, rostfreie Hermi-Fast Klick®-Kabelrinnen verwendet.
Die Lösung wurde aufgrund der anspruchsvollen Tunnelumgebung gewählt, in der Installationssysteme jahrzehntelang Feuchtigkeit, Kondensation, Salz, Abgasen, Tunnelreinigungsverfahren und chemisch belastetem Schmutz standhalten müssen.
Der fast 0,5 km lange Tunnel ist ein ein- und zweispuriger Tunnel. Er wurde im Frühjahr 2026 als Teil einer neuen, etwa 1,8 Kilometer langen Verbindungsstraße eröffnet.
Die Materialien des Kabelsystems im Tunnel müssen die Tragfähigkeit langfristig erhalten und Korrosionsbeständigkeit gewährleisten.
Kabeltrassen sind in der Tunnelumgebung Feuchtigkeit, Kondensation, Salz, Abgas, Reinigungsprozessen und chemisch belasteten Verschmutzungen ausgesetzt. Die verwendeten Materialien müssen daher korrosionsbeständig sein, die Tragfähigkeit der Anlage erhalten und einen zuverlässigen Betrieb der Kabelverteilung über einen langen Zeitraum ermöglichen.
Eine zuverlässige Kabelverteilung im Tunnel ist entscheidend für den Betrieb von Beleuchtung, Lüftung, Verkehrssignalisierung, Brandschutz, Sensoren, Kommunikationsverbindungen und Videoüberwachung. Von diesen Systemen hängen die Sicherheit der Nutzer, die Verkehrsüberwachung und die Instandhaltung des Bauwerks ab; daher muss die Verlegung übersichtlich und stabil erfolgen und mit Materialien durchgeführt werden, die für die anspruchsvollen Bedingungen im Tunnel geeignet sind.
Eine zuverlässige Kabelverteilung im Tunnel ist entscheidend für den Betrieb von Beleuchtung, Lüftung, Verkehrssignalisierung, Brandschutz, Sensoren, Kommunikationsverbindungen und Videoüberwachung. Von diesen Systemen hängen die Sicherheit der Nutzer, die Verkehrsüberwachung und die Instandhaltung des Bauwerks ab; daher muss die Verlegung übersichtlich und stabil erfolgen und mit Materialien durchgeführt werden, die für die anspruchsvollen Bedingungen im Tunnel geeignet sind.
Die Tunnelumgebung erfordert widerstandsfähige Materialien
Im Konovo-Tunnel wurden mehr als 500 Meter säurebeständige, rostfreie Hermi-Fast-Klick®-Kabelrinnen verbaut.

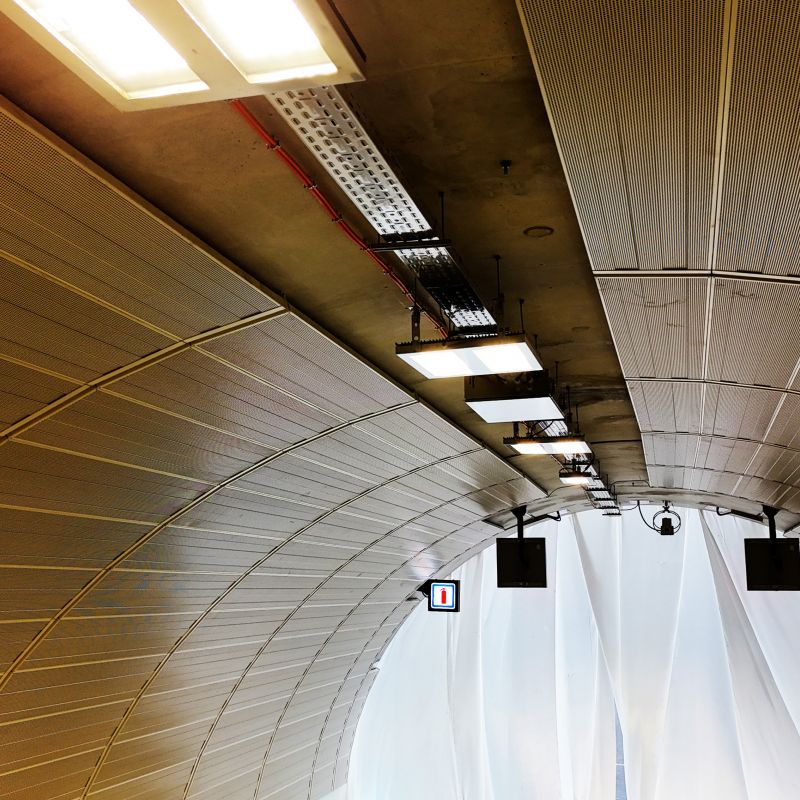

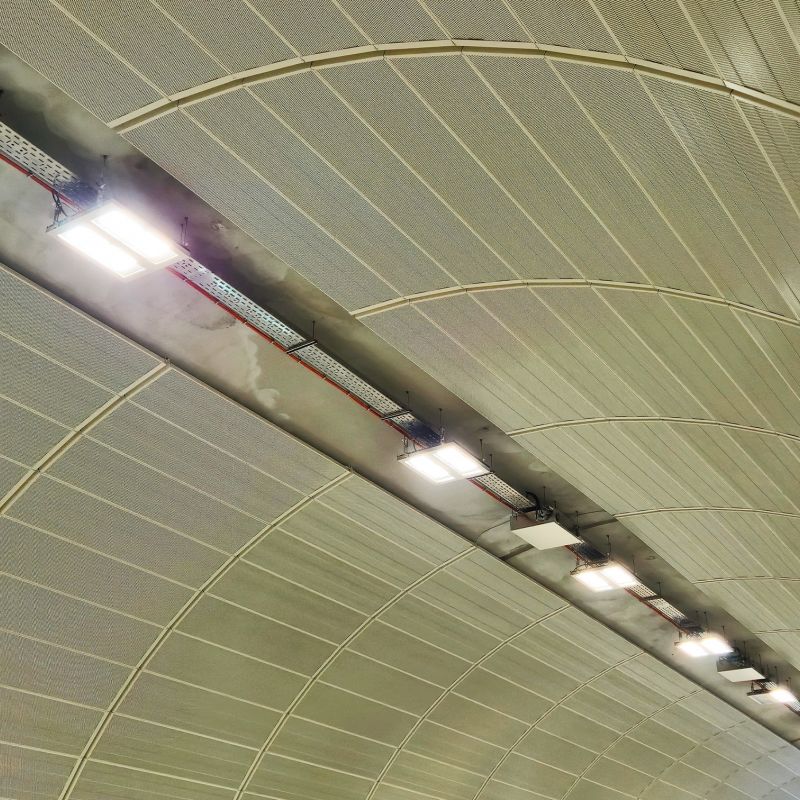

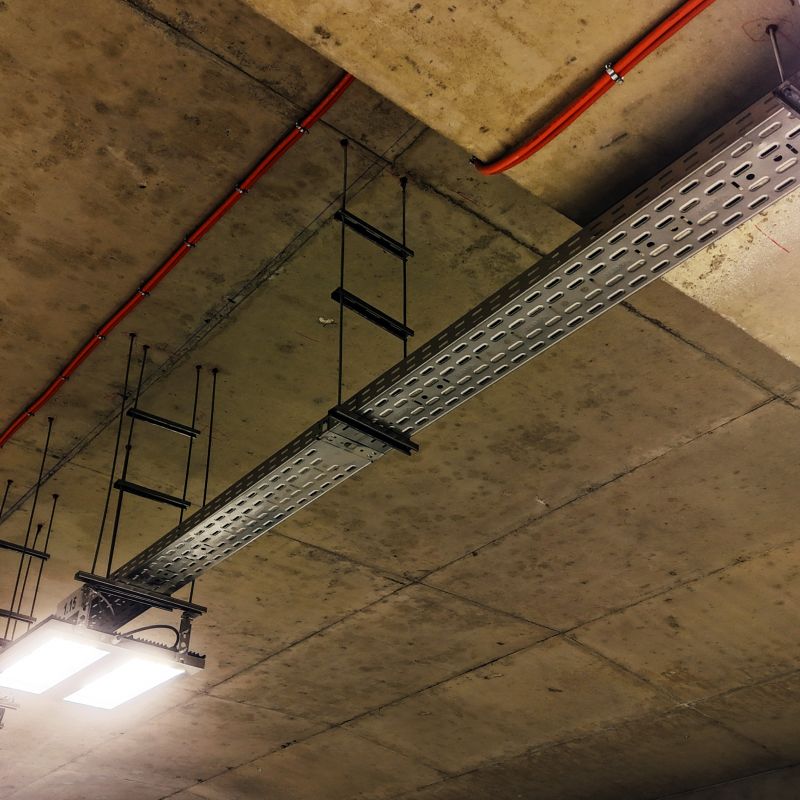

Im Konovo-Tunnel wurden mehr als 500 Meter säurebeständige, rostfreie Hermi-Fast-Klick® -Kabelrinnen mit 60 mm Höhe und 200 mm Breite (88754032) verbaut. Die Kabelrinnen ermöglichen eine schnelle Montage und gegenseitige Verbindung mit dem Klicksystem, ohne Spezialwerkzeug und ohne viel Schraubenmaterial. Die Kabelrinnen wurden für die Verlegung der Kabel an der Decke bzw. an den Gewölben des Tunnels sowie in den Beton-Kabelkanälen verwendet. Für die Befestigung an der Decke wurden Gewindestangen und Konstruktionsprofile verwendet.
In dem später verschlossenen Beton-Kabelkanal wurden Hermi-Fast-Klick®-Kabelrinnen mit mehr als 500 säurebeständigen, rostfreien Wandauslegern NKP-SNT 210 (88704742) befestigt, die für die Montage von 200 mm breiten Rinnen ausgelegt sind.
Eine solche Ausführung ermöglicht eine stabile Befestigung von Kabelrinnen, eine transparente Kabelverlegung und Zugänglichkeit für die Wartung durch Serviceschächte. Da die Befestigungselemente in der Tunnelumgebung auch langfristig mechanisch stabil bleiben müssen, war die Wahl der säurebeständigen, rostfreien Ausleger entscheidend.
Eine solche Ausführung ermöglicht eine stabile Befestigung von Kabelrinnen, eine transparente Kabelverlegung und Zugänglichkeit für die Wartung durch Serviceschächte. Da die Befestigungselemente in der Tunnelumgebung auch langfristig mechanisch stabil bleiben müssen, war die Wahl der säurebeständigen, rostfreien Ausleger entscheidend.

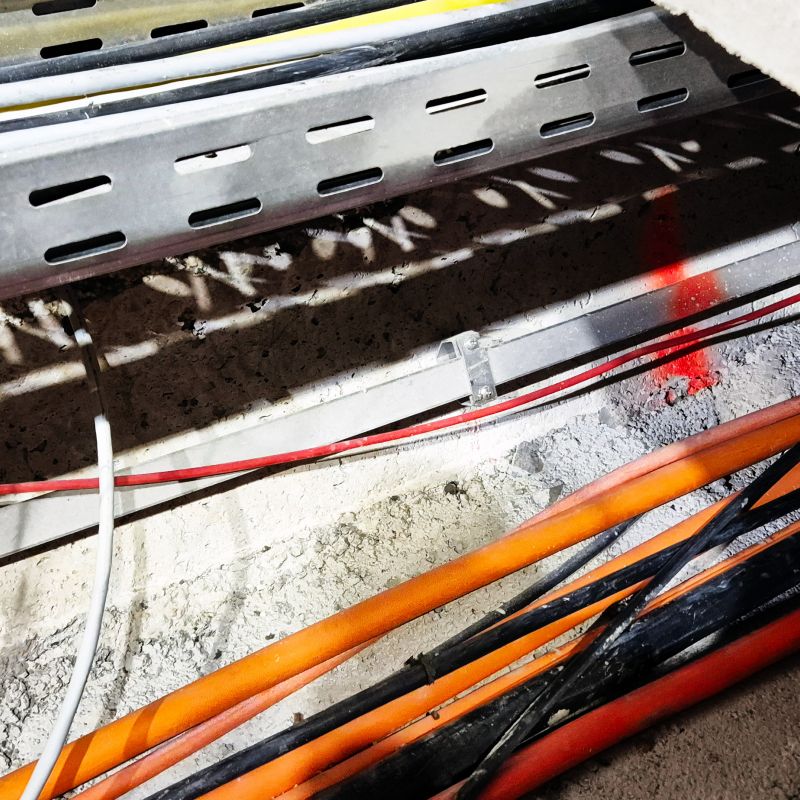

Befestigung von Kabelrinnen im Betonkanal
Zur Montage der Kabelrinnen im Betonkanal wurden Wandausleger NKP-SNT 210 verwendet..
Zur Montage der Kabelrinnen im Betonkanal wurden Wandausleger NKP-SNT 210 verwendet..
Erdung und Potentialausgleich

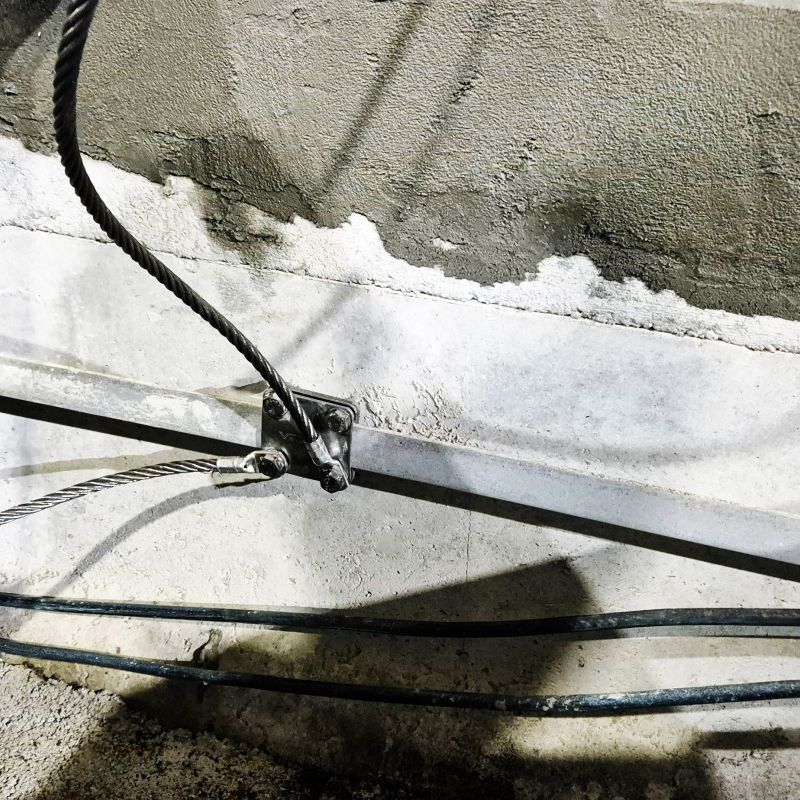

Der Kreuzverbinder KON01 S ist für die Herstellung von Mess- und sonstigen Verbindungen zwischen Flachleitern mit einer Breite von bis zu 30 mm sowohl im Erdreich als auch oberirdisch vorgesehen.
Der Kreuzverbinder KON01 S ist für die Herstellung von Mess- und sonstigen Verbindungen zwischen Flachleitern mit einer Breite von bis zu 30 mm sowohl im Erdreich als auch oberirdisch vorgesehen.
Die Elemente zur Erdung und den Potenzialausgleich müssen auch unter den anspruchsvollen Bedingungen in der Tunnelumgebung dauerhaft einen niedrigen Übergangswiderstand sowie eine zuverlässige Funktion gewährleisten, da sie maßgeblich zum Schutz von Personen, Anlagen und elektrischen Installationen beitragen. Für die Erdungsanlage wurden im Tunnel rund 1,5 Kilometer Flachleiter RH1 aus rostfreiem Edelstahl verlegt. Sie wurden mit ZON03-Edelstahl-Wandhaltern befestigt, die für die Montage an Massivwänden und für einen Leiter mit den Abmessungen 30 × 3,5 mm geeignet sind.
Für die Ausführung von Verbindungen wurde die Klemme KON1 S (50412) verwendet, die für die Ausführung von Mess- und anderen Verbindungen zwischen Flachleitern in der Erde und darüber vorgesehen ist. Sie kümmerten sich auch um den Potentialausgleich.
Die säurebeständigen und rostfreien Hermi-Fast-Klick®-Kabelrinnen, die zugehörigen Ausleger und der flache rostfreie Leiter bilden eine langlebige Elektroinstallationslösung für den Konovo-Tunnel. Das System ermöglicht eine transparente Kabelverteilung, eine stabile Befestigung, Erdung und Langzeitbeständigkeit unter anspruchsvollen Tunnelbedingungen.
