Hermi-Multi -Flat für fast 1 MW Solarkraftwerk in Bihać
Bihać, Bosnien und Herzegowina

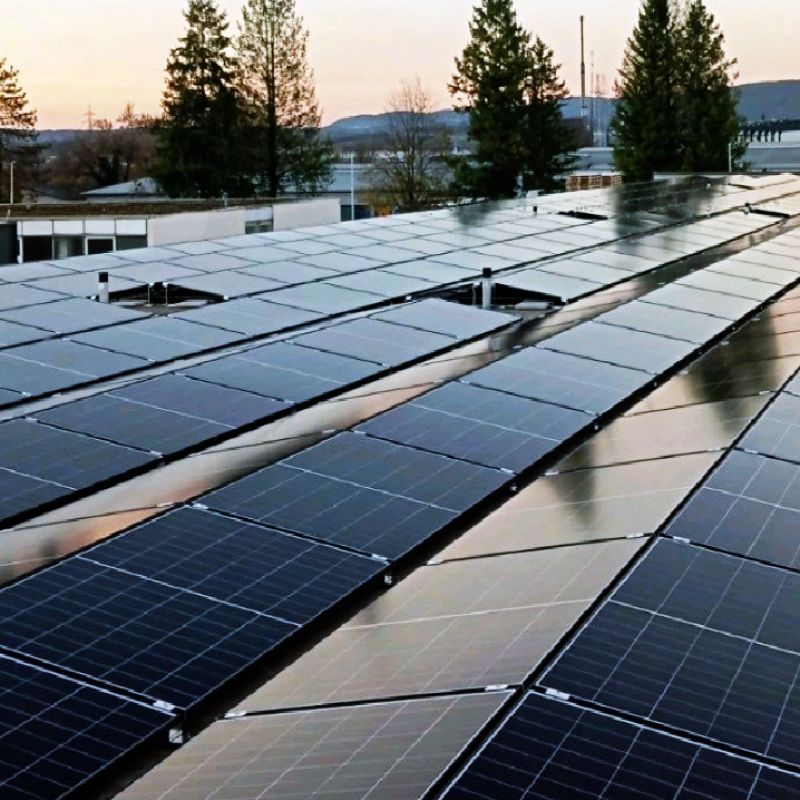

Auf dem Dach des Einkaufsparks Bišće Park in Bihać, einem der großen Einkaufsparks im Nordwesten von Bosnien und Herzegowina, wurde ein fast 1-Megawatt-Solarkraftwerk installiert.
Für die Baulösung wählten sie das Modulsystem Hermi-Multi-Flat, das einen schnellen Aufbau der Konstruktion, zuverlässige Befestigung von Photovoltaikmodulen und entsprechende Belastung ermöglicht. Das System bietet eine stabile Grundlage für den langfristigen und reibungslosen Betrieb der Photovoltaikanlage.
Das Solarkraftwerk ist ein wichtiger Schritt in Richtung einer effizienteren Energienutzung im Einkaufspark, der einen Teil seines Energiebedarfs mit eigener, grüner elektrischer Energie decken wird. Der Investor des Projekts ist ANH Capital Investment d.o.o. aus Bihać, und der Auftragnehmer ist Tirol d.o.o.

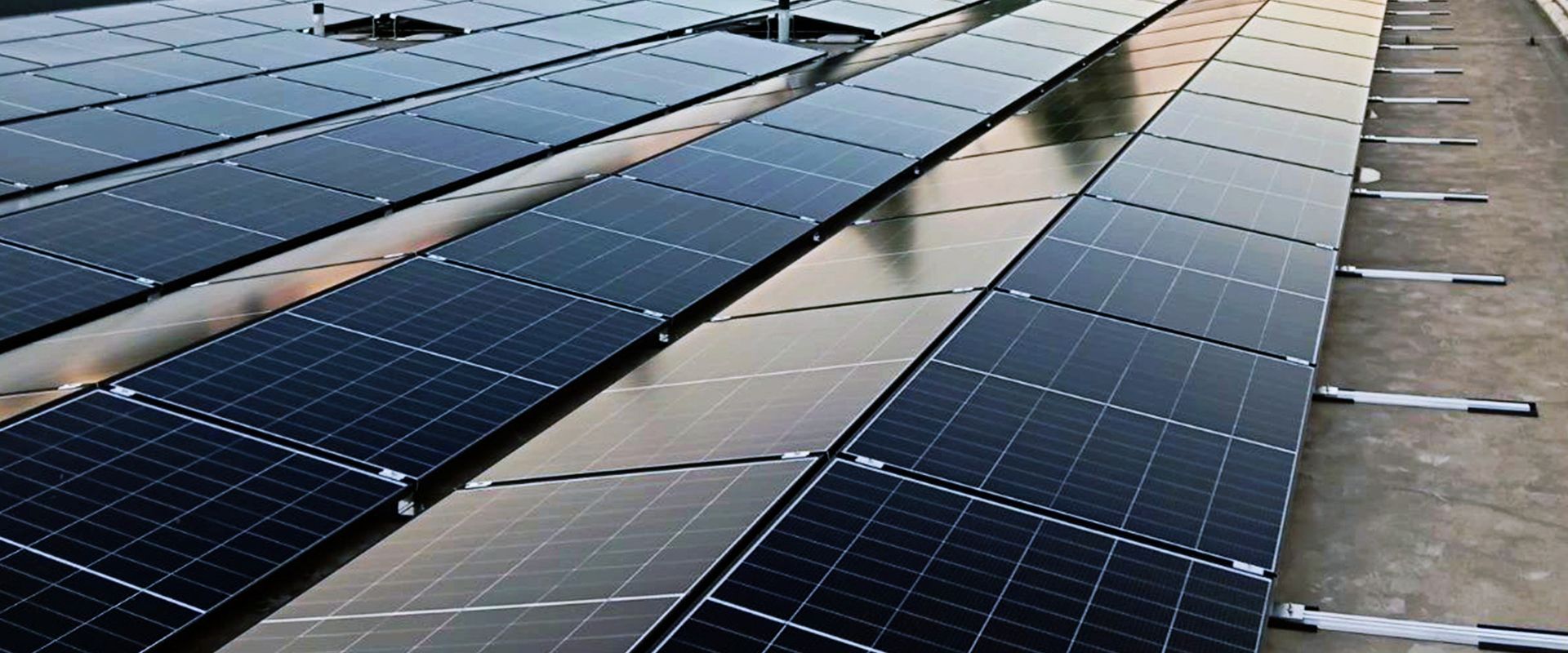

Die Konstruktionslösung Hermi-Multi-Flat versichert eine solide Grundlage für das 1-Megawatt-Kraftwerk auf dem Dach des Einkaufszentrums Bišće Park
Die Konstruktion ist die Grundlage des Solarkraftwerks
Bei Solarkraftwerken konzentriert sich die Aufmerksamkeit oft auf die Auswahl der Photovoltaikmodule und deren Leistung und weniger auf das strukturelle System, welches das gesamte Kraftwerk trägt. Dies muss die mechanische Stabilität, eine angemessene Lastverteilung über die Dachfläche und die Beständigkeit gegen Wind, Schnee und andere Witterungseinflüsse gewährleisten, ohne die Dacheindeckung unnötig zu beeinträchtigen. Bei einem Solarkraftwerk mit einer Leistung von fast 1 Megawatt, bei dem die Anzahl der eingebauten Elemente in Tausenden von Stücken gemessen wird, muss die Konstruktionslösung transparent, wiederholbar und auf lange Sicht zuverlässig sein.
Multi-Flat-Konstruktionssystem
Der Rahmen des Multi-Flat-Konstruktionssystems im Einkaufszentrum besteht aus 2.300 Vorderhaltern SOL-N41 und 2.300 Heckhaltern SOL-N42.
Für die Montage der Photovoltaikmodule wurde das Hermi-Multi Flat-Konstruktionssystem verwendet, das für die Errichtung von Solaranlagen auf Flachdächern vorgesehen ist. Die Grundlage der Konstruktion sind Konstruktionsprofile SOL-P40 (88000800). Auf dem Dach wurden fast 3.500 Meter Konstruktionsprofile installiert, für deren Verlängerung 550 Längsverbindungselemente SOL-S40 (88000804) verwendet wurden.
Es wurden mehr als 2.300 SOL-N41 (88000821) Vorderhalter installiert, die in das SOL-P40-Profil geschraubt werden, und die Module werden direkt mit Klemmen an den Ausleger befestigt. Die gleiche Anzahl von Heckhaltern SOL-N42 (88000822) wurde für Module mit einer Neigung von 10° verwendet. Die ausgewählten Halter eignen sich für die Süd- oder Ost-West-Aufstellung von Photovoltaikmodulen.
Befestigung von Photovoltaik-Modulen

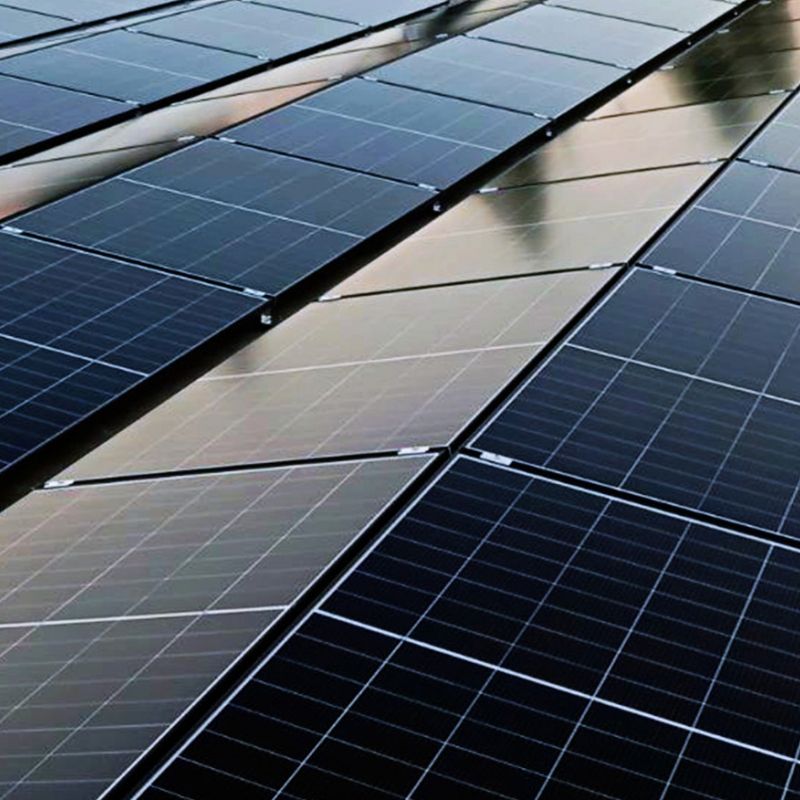

Zur Befestigung der Module wurden insgesamt fast 5.000 End- und Mittelklemmen verwendet.
Belastung ohne unnötige Eingriffe in die Dacheindeckung

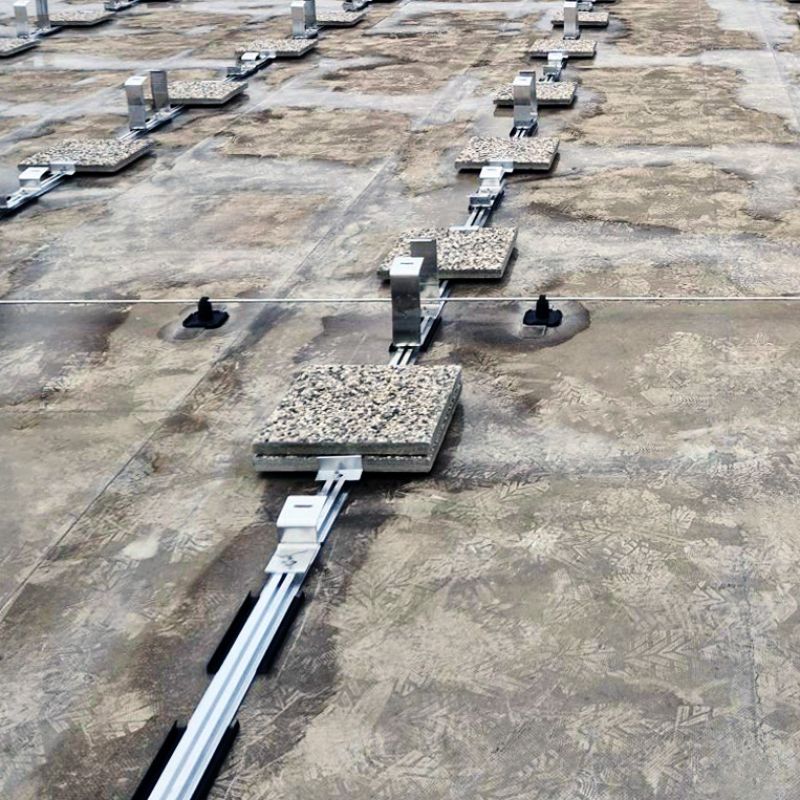

Für einen stabilen Aufbau der Konstruktion wurden SOL-PRL210 (88000861) -Schutzunterlagen für das SOL-P40-Profil und SOL-PB-Betonplatten verwendet. Insgesamt wurden mehr als 2.400 Betonplatten mit Schutzunterlagen verlegt; zur Befestigung des Ballasts wurden SOL-P40 BRF2-Betonplatten-Befestigungselemente (88000902) verwendet.
Eine solche Konstruktion ermöglicht eine angemessene Lastverteilung über die Dachfläche und eine stabile Auslegung der Konstruktion ohne unnötige Beeinträchtigung der Dacheindeckung.
Zur Befestigung der Module wurden insgesamt fast 5.000 End- und Mittelklemmen verwendet.
Bei größeren Kraftwerken ist die präzise Montage und Wiederholbarkeit des Modularsystems sowohl für die Stabilität der gesamten Konstruktion als auch für eine schnelle und effiziente Umsetzung wichtig.
Übersichtliche Kabelverteilung

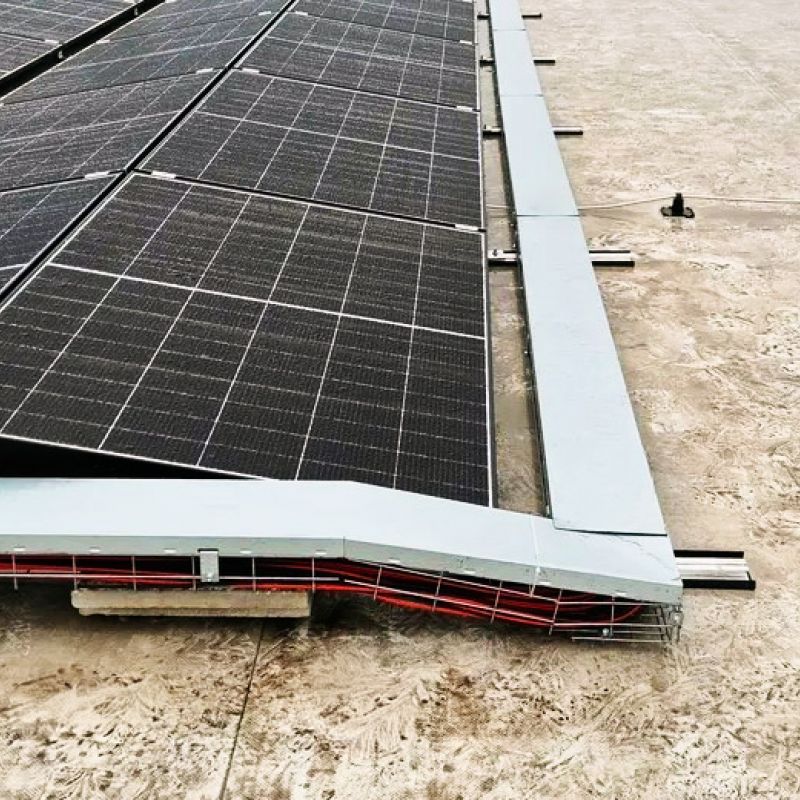

Für die geordnete Verteilung der Kabel wurden Hermi-KPM-Gitterrinnen mit Abdeckungen verwendet.
Beim Photovoltaik-Kraftwerk sind neben der Konstruktion auch eine übersichtliche Kabelverteilung wichtig. Für die Kabelverlegung wurden 100 mm hohe KPM-Gitterrinnen in den Breiten 200 und 300 mm verwendet (88201162, 88201163). Auf den Gitterrinnen wurden KP-Abdeckungen in entsprechenden Breiten (88700152, 88700153) angebracht.
Die Abdeckungen wurden mit Deckelklammern vom Typ PKP-SPM1 (88201207) befestigt; zur Verbindung der KPM-Gitterkabelrinnen untereinander wurde der dafür vorgesehene Gitterrinnenverbinder SP01 (88201200) verwendet.
Durch den Einsatz des Hermi-Multi Flat-Konstruktionssystems und der dazugehörigen Elemente wurde auf dem Dach des Einkaufszentrums Bišće Park eine zuverlässige Grundlage für die Solaranlage mit einer Leistung von fast 1 Megawatt geschaffen.
