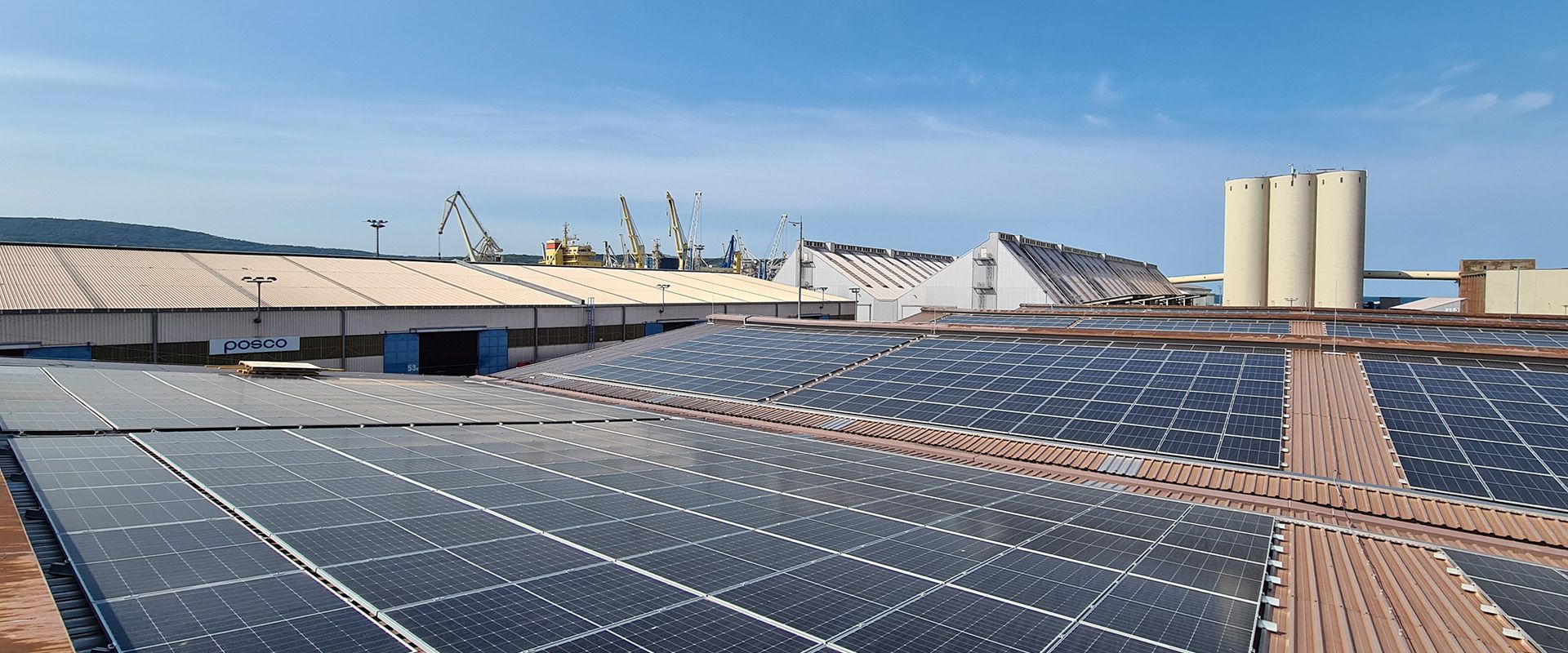

Solarkraftwerk auf den Frachtlagern des Hafens von Koper
Koper, Slowenien

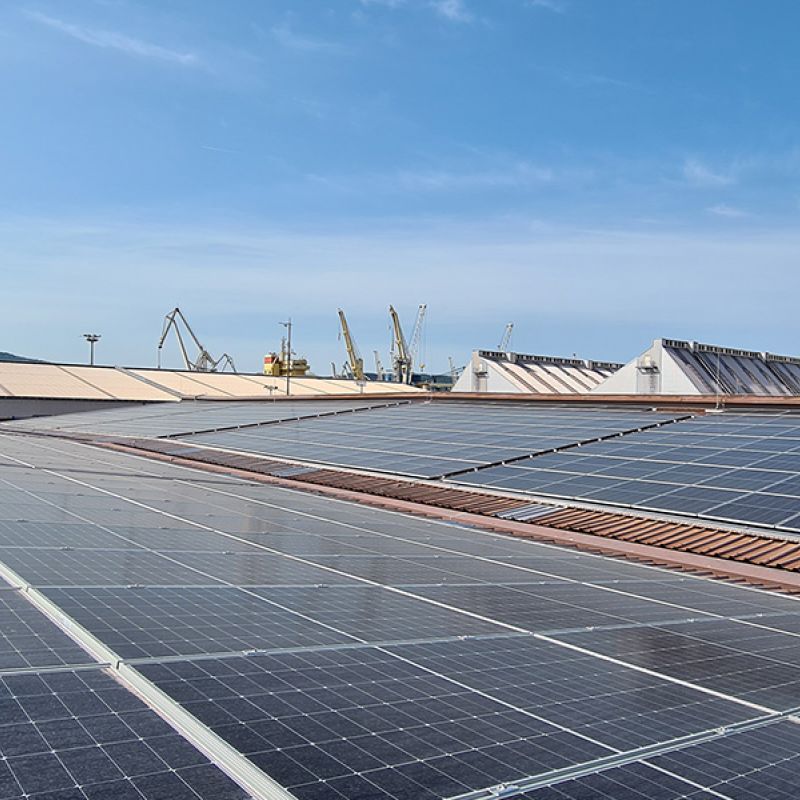

Im April 2024 wurde eines der größten Dachkraftwerke Sloweniens, das 3,3-Megawatt-Solarkraftwerk im Hafen von Koper, dem Zweck übergeben. Das Solarkraftwerkgerüst stellt eine Aluminium-Tragkonstruktion dar, die Kabelverteilung wird durch rostfreie Kabelrinnen mit Abdeckungen ermöglicht, der Blitzschutz – alle von Hermi – sorgt für Sicherheit.
3,3-Megawatt-Solarkraftwerk im Hafen von Koper mit Tragkonstruktionen, Kabelrinnen und Blitzschutz von Hermi

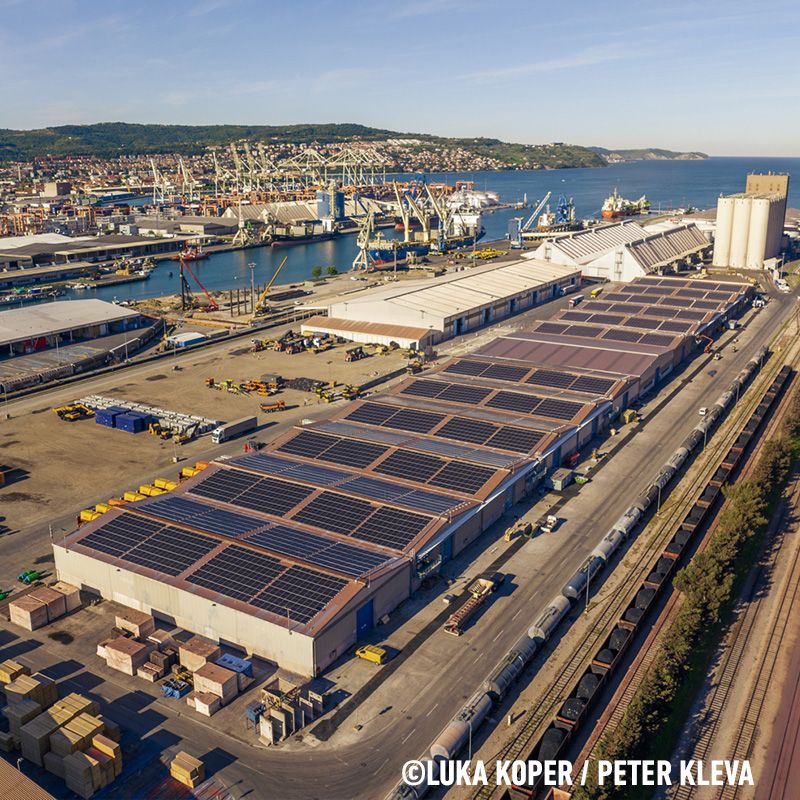

Das Solarkraftwerk erstreckt sich über rund 15.000 Quadratmeter der Hafenlagerdächer, der Wert des gesamten Projekts beträgt 2,8 Millionen Euro.
Der Stromverbrauch ist in der Logistik und im Hafenbetrieb hoch, und die Nutzung von Solarenergie bietet die Möglichkeit, die Energieverbrauchskosten und die CO2-Emissionen zu senken. Bei der Auswahl der geeigneten Tragkonstruktion, des Kabelsystems und des Blitzschutzes hat sich der Projektauftragnehmer, die slowenische Firma Riko, an Hermi gewandt.
Der Stromverbrauch ist in der Logistik und im Hafenbetrieb hoch, und die Nutzung von Solarenergie bietet die Möglichkeit, die Energieverbrauchskosten und die CO2-Emissionen zu senken. Bei der Auswahl der geeigneten Tragkonstruktion, des Kabelsystems und des Blitzschutzes hat sich der Projektauftragnehmer, die slowenische Firma Riko, an Hermi gewandt.

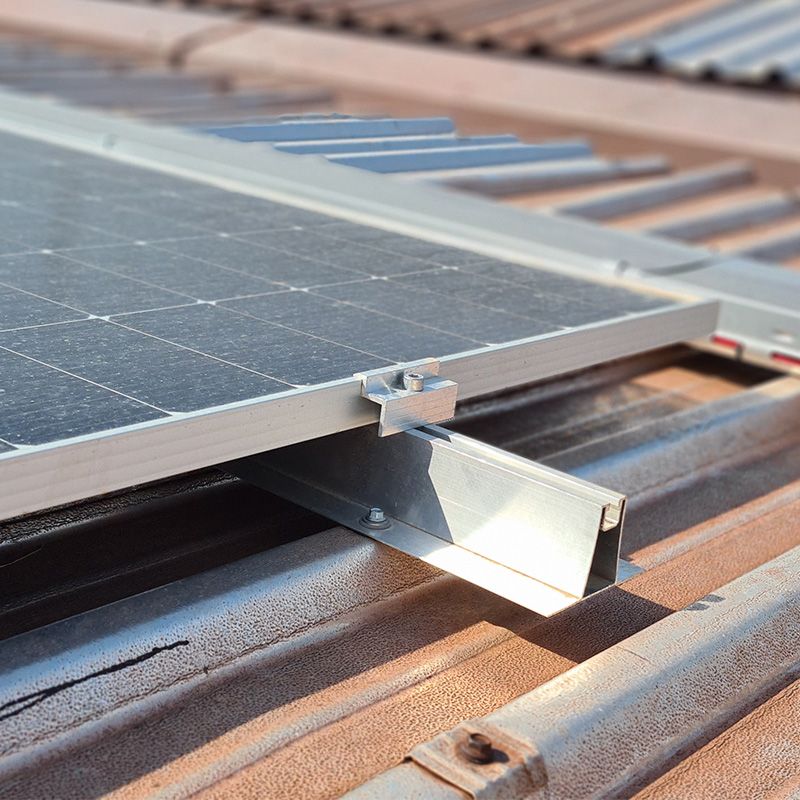

Für die Installation des Solarkraftwerks wurden fast 16.300 Hermi-SOL-N16-P-Ausleger verwendet.
Tragkonstruktion Hermi-SOL-N16-P für Profilblech
Bei der Projektplanung mussten die Besonderheiten der Umgebung berücksichtigt werden. Bei der Entscheidung, was die Tragkonstruktion auf dem Blechdach sein sollte und wie die Kabelverteilung erfolgen sollte, spielten die Lage und das Klima sowie der Zustand des vorhandenen Daches die Hauptrollen. Aufgrund der Meeresnähe und der Korrosionsgefahr durch Salz wurde für die Verteilung von Solarkraftwerkselektroinstallationen eine Aluminiumtragkonstruktion und Kabelböden aus Edelstahl gewählt.
Auf die Blechdacheindeckung wurden Hermi-Tragprofile SOL-N16-P (88000078) montiert. Für die Installation des genannten Kraftwerks wurden fast 16.300 dieser Ausleger verwendet. Die Aluminiumprofile sind für alle Abmessungen und Steigungen von Trapezwellen geeignet und mit allen Abmessungen von Photovoltaikmodulen kompatibel. Für die ordnungsgemäße Belüftung, den Anschluss der Module und die Verteilung der elektrischen Komponenten sorgt die Eigenschaft des Tragprofils SOL-N16-P, die eine optimale Abweichung von der Dacheindeckung ermöglicht. Für die Montage auf die Bedachung wurde das Befestigungsset PP SOL-N16-P (88000426) verwendet, dass die Stabilität des Systems und die Wasserdichtigkeit gewährleistet. Für die Befestigung an der Tragkonstruktion und die Verbindung verwendeten die Installateure den Klick der Hermi-Mittelklemme SOL-S01C (88000661) und Endklemmen SOL-S02B (88000268).
Auf die Blechdacheindeckung wurden Hermi-Tragprofile SOL-N16-P (88000078) montiert. Für die Installation des genannten Kraftwerks wurden fast 16.300 dieser Ausleger verwendet. Die Aluminiumprofile sind für alle Abmessungen und Steigungen von Trapezwellen geeignet und mit allen Abmessungen von Photovoltaikmodulen kompatibel. Für die ordnungsgemäße Belüftung, den Anschluss der Module und die Verteilung der elektrischen Komponenten sorgt die Eigenschaft des Tragprofils SOL-N16-P, die eine optimale Abweichung von der Dacheindeckung ermöglicht. Für die Montage auf die Bedachung wurde das Befestigungsset PP SOL-N16-P (88000426) verwendet, dass die Stabilität des Systems und die Wasserdichtigkeit gewährleistet. Für die Befestigung an der Tragkonstruktion und die Verbindung verwendeten die Installateure den Klick der Hermi-Mittelklemme SOL-S01C (88000661) und Endklemmen SOL-S02B (88000268).

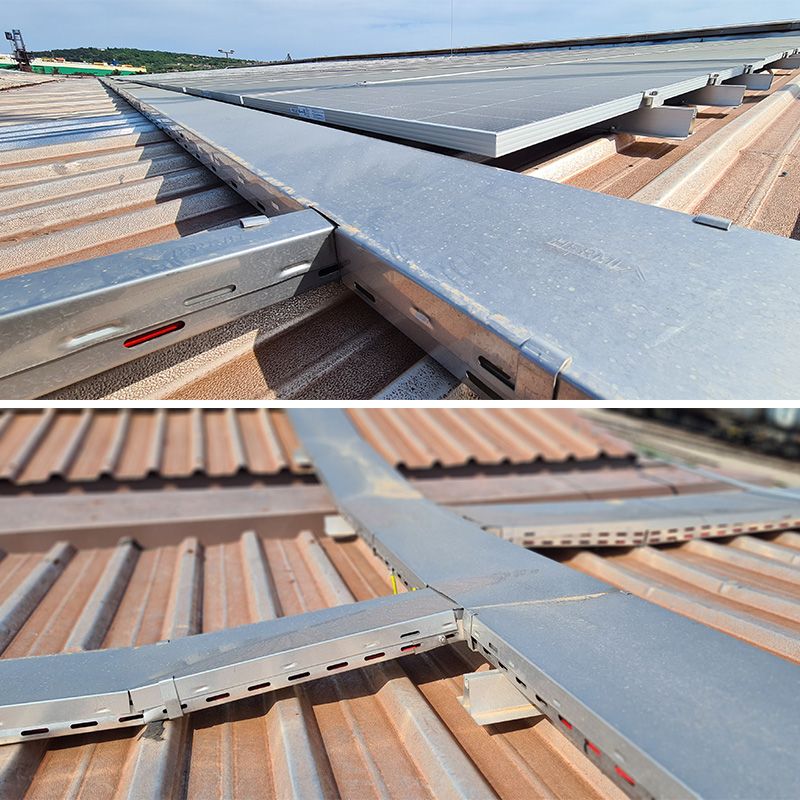

Die rostfreien 2- und 3-Meter-Kabelrinnen von Hermi auf den Frachtlagern des Hafens von Koper sind zusammen fast 3.000 Meter lang.
Für den Schutz elektrischer Kabel sorgen Hermi-Kabelsysteme aus Edelstahl
Sonne, Salz, Staub, Nagetiere und andere Tiere, sonstige Wettereinflüsse und die Zeit beeinflussen die Lebensdauer sowohl der Dacheindeckung als auch des darauf befindlichen Solarkraftwerks. Innerhalb des Solarkraftwerks in den Hafenlagern in Koper gibt es mehrere Kilometer miteinander verbundene elektrische Leiter, die Strom vom Photovoltaikmodul zum Stromnetz übertragen. In der Regel werden Kabel in Kabelrinnen verlegt, die aus geeigneten Materialien und Abmessungen bestehen und eine angemessene Tragfähigkeit aufweisen müssen. Mit einer durchdachten Auswahl reduzieren wir die Möglichkeit mechanischer Schäden an Kabeln: Schäden an der Kabelisolierung, mechanische Belastungen (Schnee, Wind), das Vorhandensein von Feuchtigkeit oder Schäden durch das Vorhandensein von Nagetieren. Salz und Sonne sind Faktoren, die den Abbau von Materialien in Küstenlandschaften beschleunigen.

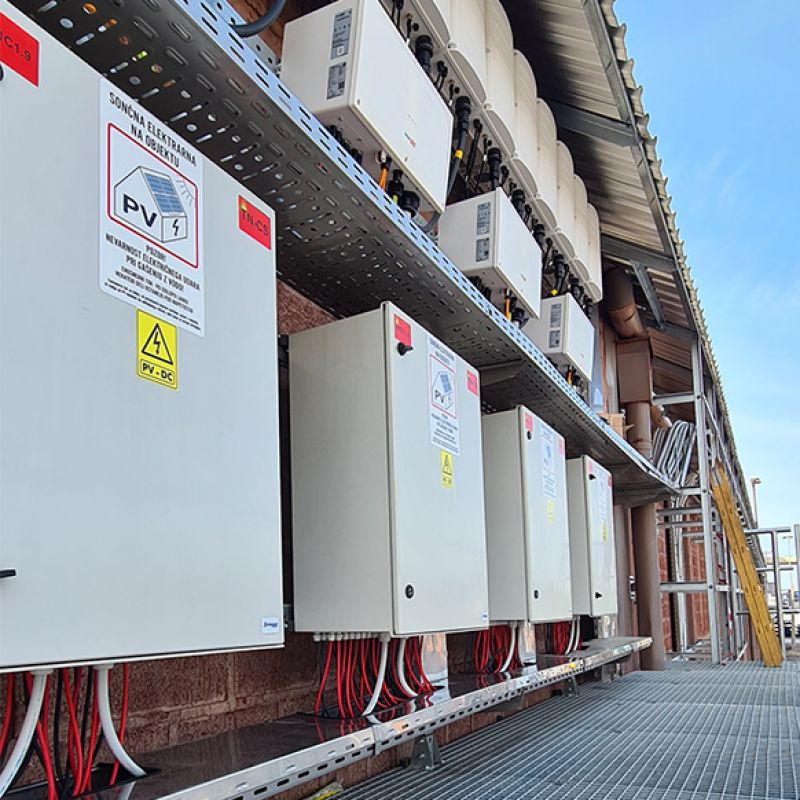

Elektrische Leiter und Kabel werden mit Hilfe von Hermi-Kabelrinnen verteilt.
Bei der Verteilung von Elektro- und anderen Kabeln entschied sich das Unternehmen Riko für den Einsatz von Edelstahlkomponenten. Fast 3 Kilometer Hermi-Kabelrinnen sind installiert – sowohl Standardrinnen mit Schraubsystem wie auch Hermi-Fast Klick-Kabelrinnen® mit innovativem schraubenlosen Verbindungssystem. Verwendet wurden Rinnen mit einer Höhe von 60 mm, mit Längen von 2 und 3 Metern und mit unterschiedlichen Breiten von 50 bis 500 mm. Die Kabelrinnen wurden mit Edelstahlabdeckungen mit Hilfe von Abdeckungsklemmen PKP-SP3 (88717795) verschlossen. Auf den Kabelrinnen sind fast 1.500 Kabelrinnenabdeckungen installiert. Zu den verwendeten Produkten gehören auch rostfreie Wandausleger NKP-SNT 210 (88704242) und NKP-SNT 410 (88704244).
Blitzschutz von Solarkraftwerken
Aufgrund ihrer Lage sind Solarkraftwerke noch stärker direkten Blitzeinschlägen auf Dächern ausgesetzt. Blitzschutz ist nicht nur sinnvoll, sondern auch von der Richtlinie zum Schutz von Gebäuden vor Blitzschlag gesetzlich vorgeschrieben. Ein kurzzeitiger Ausfall der Stromerzeugung des Solarkraftwerks im Hafen von Koper aufgrund von Blitzeinschlägen, anderen mechanischen Schäden oder vielleicht sogar eines Brandes, der das Kraftwerk vollständig zerstören könnte, ist aus finanzieller, betrieblicher und ökologischer Sicht inakzeptabel.
Bei der Installation des Blitzschutzes wurden Produkte und Materialien verwendet, die für die Installation auf Blechdächern geeignet sind und einen ausreichenden Schutz der Anlage und des darauf befindlichen Kraftwerks ermöglichen. Auf dem Blechdach wurden fast 4.500 Dachleitungshalter SON16 (11621) installiert. Diese Dachleitungshalter ermöglichen eine schnelle Befestigung des Blitzschutzleiters mit einem einzigen Klick-Befestigungssystem. Der Dachleitungshalter wird mit nur einer Schraube auf das Dach geschraubt, der Dichtungsgummi dichtet die Bedachung dauerhaft ab und verhindert so ein Auslaufen von Wasser. Der Dachleitungshalter ist resistent gegen Vibrationen und Drücke
Bei der Installation des Blitzschutzes wurden Produkte und Materialien verwendet, die für die Installation auf Blechdächern geeignet sind und einen ausreichenden Schutz der Anlage und des darauf befindlichen Kraftwerks ermöglichen. Auf dem Blechdach wurden fast 4.500 Dachleitungshalter SON16 (11621) installiert. Diese Dachleitungshalter ermöglichen eine schnelle Befestigung des Blitzschutzleiters mit einem einzigen Klick-Befestigungssystem. Der Dachleitungshalter wird mit nur einer Schraube auf das Dach geschraubt, der Dichtungsgummi dichtet die Bedachung dauerhaft ab und verhindert so ein Auslaufen von Wasser. Der Dachleitungshalter ist resistent gegen Vibrationen und Drücke

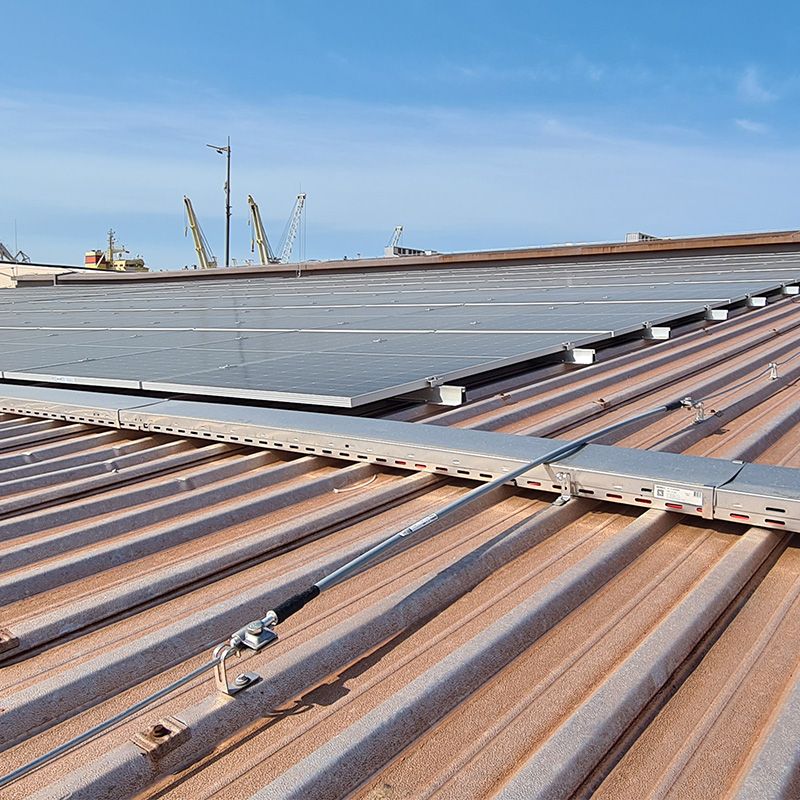

Für die Verteilung des Blitzableiters wurden fast 4.500 Dachleitungshalter SON16 in fast 900 Klemmen KON04 A SIMPLE verwendet.

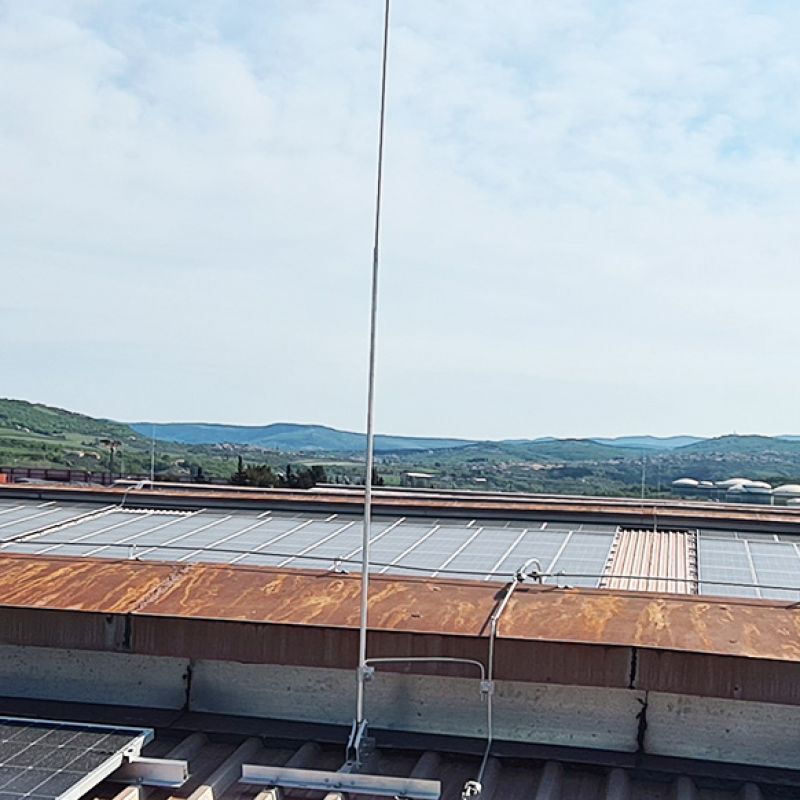

Für die Herstellung des Fangsystems wurden knapp 4 Kilometer Aluminium-Rundblitzleiterdraht AH1 (90250) mit einem Durchmesser von 8 mm verteilt. Auf dem Dach befinden sich etwa 100 Hermi-Fangstangen LOP1,0 (300501) und LOP2,5 (300512) zusammen mit den entsprechenden Montagesätzen. Bei der Installation des Blitzschutzes wurden fast 900 Klemmen KON04 A SIMPLE (50522) und 600 andere Hermi-Klemmen verwendet.
Für die Verteilung des Blitzableiters wurden fast 4.500 Dachleitungshalter SON16 in fast 900 Klemmen KON04 A SIMPLE verwendet.
Wie wird geerdet, wenn der Asphalt bereits verlegt ist? Eingriffe in die Fahrbahnoberfläche, Aushub und Verlegung der Walzerzeugnisse können sehr zeitaufwendig und umständlich sein. Bei der Erdung der Anlagen und des Solarkraftwerks verwendeten die Auftragnehmer etwa 120 POS-Erdungssonden (90711) und verteilten einen rostfreien runden Blitzableiter mit minimalem Eingriff in die Straßenoberfläche. Sie verwendeten 1.300 Meter RH5-Runddrahtmit einem Durchmesser von 10 mm, um die Korrosionsbeständigkeit zu gewährleisten.
Die Kraftwerkaufstellung war im Rahmen des europäischen Projekts SOPOREM möglich. Mit der Investition wird der Hafen von Koper nicht nur den CO2-Fußabdruck reduzieren, sondern das Kraftwerk wird auch eine höhere Energieautarkie des einzigen slowenischen Frachthafens gewährleisten und die Abhängigkeit von Schwankungen der Strompreise auf dem Markt verringern. In den kommenden Jahren werden zusätzliche Kraftwerke auf den Dächern des Containerterminals und einiger anderer Stückgutlager installiert.
